圧力式ろ過器/除鉄除マンガン装置/活性炭ろ過装置
圧力式ろ過器、除鉄除マンガン装置、活性炭ろ過装置は塔内にそれぞれ異なる充填材を保有し、原水を通すことで規定の処理水質を得ることができます。
圧力式ろ過器では充填材にろ過砂やアンスラサイトを使用して原水中の浮遊物質を除去し、充填材が塔外へ流出しないようにろ過層の下層に支持砂利を充填しています。さらに写真のようなストレーナーを設置することで効率的な集水が行える構造となっています。
除鉄除マンガン装置は充填材に接触酸化ろ材やマンガン砂等を用いて原水中のイオン鉄やマンガンを酸化して浮遊物質と同様の状態にすることでろ過作用により除去します。
活性炭ろ過装置は充填材に活性炭を使用し、有機物の吸着除去や残留塩素の還元除去を行います。
これらの装置は通水を継続し続けると充填材層の閉そくや片流れ等の不具合が発生しますので、一定時間毎に逆洗工程を実施して能力の回復を図ります。
逆洗工程では充填材を通水方向とは逆方向から水を流すことで充填材を展開させ、圧密を解消すると共に充填材表面に付着した異物をはく離・除去させます。
使用状況に応じ、水だけで充填材を展開させる水逆洗工程や、さらに空気で激しく攪拌することで充填材表面に付着した汚れをはく離させる空気＋水逆洗工程があります。

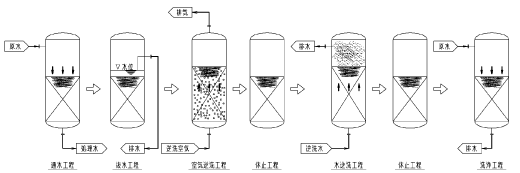

逆洗工程概要
水逆洗工程
空気＋水逆洗工程
